El Laberinto del Agua:
El Acuífero Descartado de Tijuana
Esta plataforma no es un documento pasivo. Es un laberinto de inteligencia hidrogeológica donde la información solo se abre ante la intención del buen ver. Responde con criterio científico para abrir la compuerta:
El Balance Oficial del Acuífero 0201 Tijuana: Del "Déficit" al Agua Descartada
¿Por qué existe un "Déficit Administrativo" en el Acuífero Tijuana 0201?
De acuerdo con el estudio oficial DR_0201 de CONAGUA y los acuerdos publicados en el Diario Oficial de la Federación (DOF), el acuífero presenta una recarga media anual de 19.50 hm³/año, una descarga natural comprometida de 4.60 hm³/año hacia el estuario y un volumen concesionado (REPDA) de 16.56 hm³/año, resultando en un déficit administrativo de -1.66 hm³/año. Este déficit prohíbe nuevas concesiones industriales masivas, fundamentando la necesidad de esquemas de investigación científica y abastecimiento comunitario de bajo impacto.
1,180.20 km²
Comprende Tijuana, Playas de Rosarito y Tecate, con flujo subterráneo hacia el Océano Pacífico y el Estuario Binacional.
Acueducto Río Colorado (90%+)
La vulnerabilidad metropolitana radica en depender de un ducto de 135 km que gasta 7.5 kWh/m³ cruzando La Rumorosa.
Profundidad: 1.8 a 8.5 m
Aluviones cuaternarios (Qal) en lechos de ríos y cañadas albergan mantos freáticos continuos de fácil acceso frugal.
La Fuga Invisible: Ineficiencia de Red vs. "Déficit" de Papel
El déficit de -1.66 hm³/año es un resultado administrativo: nace de restar títulos de concesión (papel) a la recarga natural, no de medir agua extraída de más. En paralelo, el Reporte de Eficiencia Física y Mermas de Red CESPT / Secretaría de Hacienda de B.C. (2024-2025) reporta que la red de distribución de Tijuana opera a solo 75.3% – 83.8% de eficiencia física: entre 16.2% y 24.7% del agua potable importada del Río Colorado se pierde en fugas subterráneas no contabilizadas antes de llegar al usuario. Esa agua no cuenta como recarga oficial del acuífero profundo —las arcillas impermeables de la Formación Otay actúan como barrera geológica—, pero sí satura mantos colgados someros de 3 a 8 m, elevando presión de poro y riesgo de deslave en laderas urbanas. Es precisamente ese volumen filtrado y desperdiciado, ajeno al balance DR_0201, el que AquaResiliencia capta con pozos de alivio somero de bajo impacto.
⚖️ Marco Jurídico: Ley General de Aguas (DOF 11/12/2025) & Veda Tipo III (1965)
AquaResiliencia opera con estricto blindaje legal al amparo de la Nueva Ley General de Aguas (DOF 11 de diciembre de 2025):
• Art. 35 LGA: Faculta el desarrollo científico, tecnológico y redes de telemetría ciudadana para el rescate y monitoreo de acuíferos.
• Art. 38 LGA: Reconoce el monitoreo ciudadano y la apertura de datos hidrogeológicos.
• Arts. 40 y 41 LGA: Reconocen formalmente a los Sistemas Comunitarios de Agua y Saneamiento sin fines de lucro para abastecimiento de supervivencia doméstica en zonas periféricas.
• Veda Tipo III (15/05/1965): Permite extracciones de bajo impacto doméstico y servicios públicos bajo el umbral de ≤ 150 m³ anuales (~410 L/día por predio).
Caracterización Hidrogeoquímica Oficial del Acuífero Tijuana 0201
El agua subterránea somera en Tijuana presenta una facies predominantemente Sulfatada-Cálcica-Sódica a Clorurada-Sódica condicionada por tobas volcánicas, sedimentos pliocénicos marinos y recarga urbana. A continuación se presentan los rangos verificados de muestreo:
| Parámetro Químico / Biológico | Rango Medido en Tijuana | Límite NOM-127-SSA1-2021 | Diagnóstico y Riesgo | Tecnología en Tren 80/20 |
|---|---|---|---|---|
| Conductividad / TDS | 850 – 7,200 μS/cm (580–4,920 mg/L) | ≤ 1,000 mg/L (500 deseable) | Salinidad Elevada | Micro-RO TFC Poliamida (96-98% rechazo) |
| Dureza Total (CaCO₃) | 280 – 1,450 mg/L (Muy Dura) | ≤ 500 mg/L | Incrustación Severa | Intercambio Catiónico / Nanofiltración |
| Sulfatos (SO₄²⁻) | 150 – 980 mg/L | ≤ 250 mg/L | Sabor / Corrosión | Membrana TFC (>99% rechazo) |
| Cloruros y Sodio (NaCl) | 180 – 1,420 mg/L (Cl) / 120–890 (Na) | Cl ≤ 250 mg/L · Na ≤ 200 mg/L | Cuña Salina Costera | Desalación Micro-RO en Línea 20% |
| Nitratos (NO₃⁻) | 2.0 – 68.0 mg/L (Focos en Alamar) | ≤ 11.0 mg/L (como N) / 45 (NO₃) | Infiltración Antrópica | Micro-RO TFC + Resina Selectiva |
| Hierro y Manganeso (Fe/Mn) | Fe: 0.10–3.80 mg/L · Mn: 0.05–1.20 mg/L | Fe ≤ 0.30 mg/L · Mn ≤ 0.15 mg/L | Manchas / Metales | Lecho Catalítico Zeolita Clinoptilolita/Birm |
| Fluoruro (F⁻) y Arsénico (As) | F: 0.40–2.80 mg/L · As: 0.002–0.035 mg/L | F ≤ 1.50 mg/L · As ≤ 0.010 mg/L | Toxicidad / Fluorosis | Pre-oxidación As(III)→As(V) + Micro-RO |
| Coliformes Fecales y E. coli | Presente en cañadas no urbanizadas | Ausente / No Detectable | Riesgo Patógeno | Doble Barrera: Microfiltración + UV 254nm |
Tren de Tratamiento "80/20 Adaptativo": Eficiencia y Modularidad
La arquitectura no aplica ósmosis inversa a ciegas: el porcentaje y tipo de tratamiento se adapta a la hidrogeoquímica real del predio. El 80% procesa agua para riego y servicios mediante bajo consumo pasivo, mientras el 20% se ultra-purifica para ingesta bajo la NOM-127-SSA1-2021.
Pretratamiento Físico
Filtro de sedimentos de disco 50µ + cartucho PP 5µ para retención de arenas y turbidez (<1.0 NTU requerido para radiación UV).
Adsorción y Metales
Zeolita clinoptilolita natural (remoción de Fe²⁺/Mn²⁺) + Carbón activado en bloque CTO de concha de coco (remoción de VOCs y cloro).
Micro-RO Adaptativa (20%)
Membrana poliamida TFC con microbomba booster 24V solar (80-100 PSI). Desaliniza de 2,500 ppm a <100 ppm TDS de ingesta.
Esterilización UV-C
Cámara germicida UV 254 nm (>40 mJ/cm²) que garantiza la inactivación del 99.999% de coliformes, virus y quistes sin residual químico.
🔬 Respaldo y Articulación con Investigadores Líderes de Baja California
AquaResiliencia actúa como la infraestructura experimental de campo que operacionaliza y complementa las publicaciones científicas de las máximas autoridades académicas de la región:
Dr. Fernando Wakida (UABC)
Línea: Contaminación río-acuífero en Arroyo Alamar, nitratos y metales pesados (2005, 2008, 2015).
AquaResiliencia: Provee telemetría de alta frecuencia y valida prefiltros de zeolitas en campo.
Dra. Lina Ojeda (El Colef)
Línea: Tratamiento descentralizado, humedales y fito-reúso en Ecoparque Tijuana (2022, 2026).
AquaResiliencia: Extiende el modelo Ecoparque con micro-sensores IoT al Sistema Metropolitano de Parques (SMP).
Dr. José Luis Castro (El Colef)
Línea: Gobernanza de cuenca, asimetrías sociales y justicia hídrica frente a cortes de red (2020, 2024).
AquaResiliencia: Genera datos abiertos para empoderar comités comunitarios de agua (Art. 40 LGA).
Dr. Thomas Kretzschmar (CICESE)
Línea: Isótopos ambientales ($\delta^{18}\text{O}, ^3\text{H}$), recarga costera y salinización (2013, 2018).
AquaResiliencia: Monitoreo continuo de conductividad eléctrica (CE) para calibrar modelos de intrusión salina.
El Verdadero Reto: Desarrollo de Trenes de Tratamiento Descentralizados
Con el volumen y la legalidad resueltos, la misión de AquaResiliencia consiste en democratizar el tratamiento físico-químico. Mediante la arquitectura desacoplada 80/20, solo se purifica a nivel bacteriológico y desalinizado la fracción que se ingiere o toca los alimentos.
Fase 1: Desbaste y Metales
Filtro de sedimentos PP de 5 micras + Zeolita catalítica natural para atrapar partículas sólidas, óxidos de hierro y manganeso.
Fase 2: Absorción Orgánica
Carbón activado de concha de coco extruido (CTO) para remover detergentes, olores, compuestos nitrogenados y compuestos volátiles.
Fase 3: Desalación POU (20%)
Membrana de Micro-Ósmosis Inversa (50–100 GPD) de bajo consumo eléctrico que reduce la salinidad (TDS) de 2,000 ppm a <150 ppm potable.
Fase 4: Esterilización UV
Cámara de radiación ultravioleta germicida (UV-C 254 nm) que garantiza 99.99% de desinfección bacteriológica instantánea sin químicos.
AquaEngine: Explorador Territorial Multi-Fuente
Playas de Tijuana (Cañón del Matadero)
SGM: Formación San Diego (Plioceno) / Terrazas Qpt
Diagnóstico: Cota baja de cañada costera. Manto freático somero en arena cuaternaria. Viable con perforación manual y ósmosis inversa.

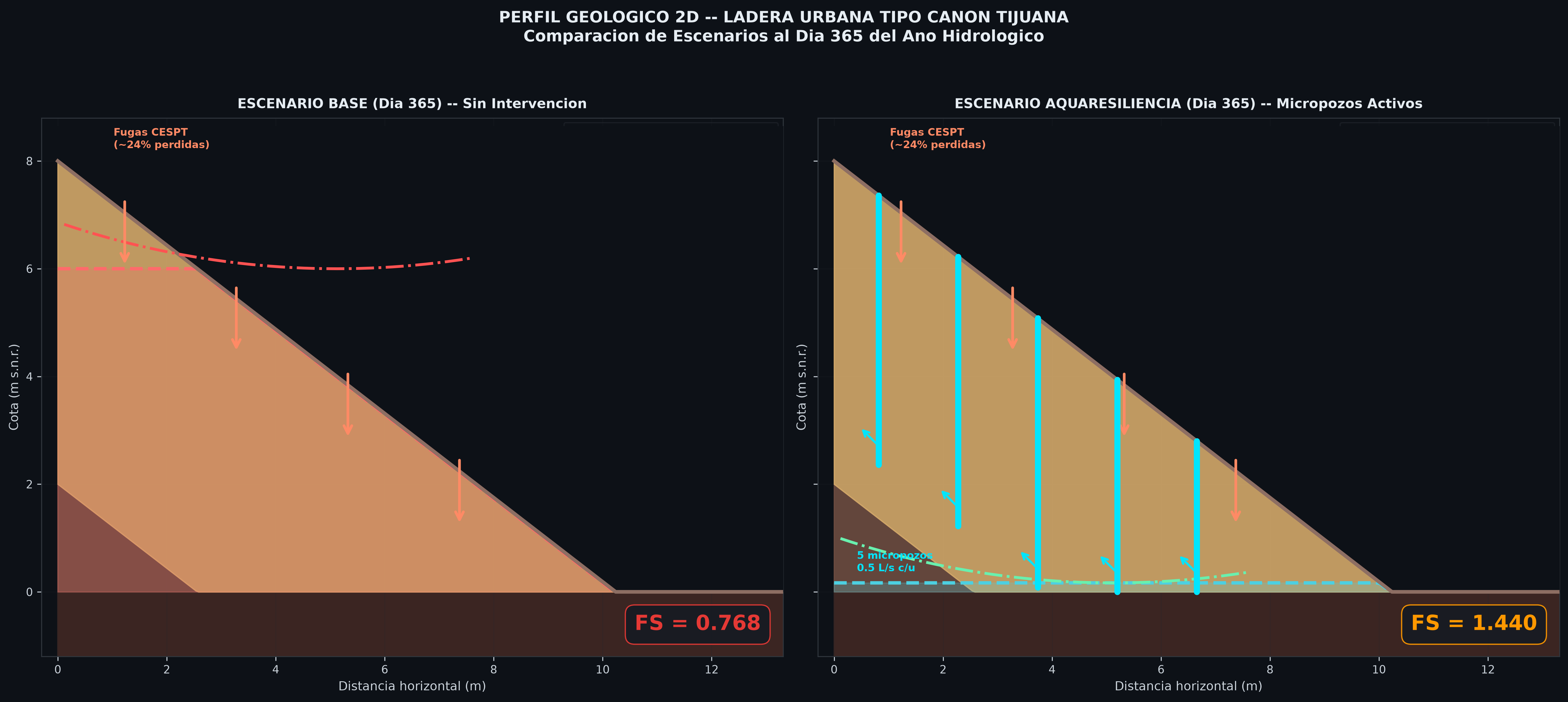

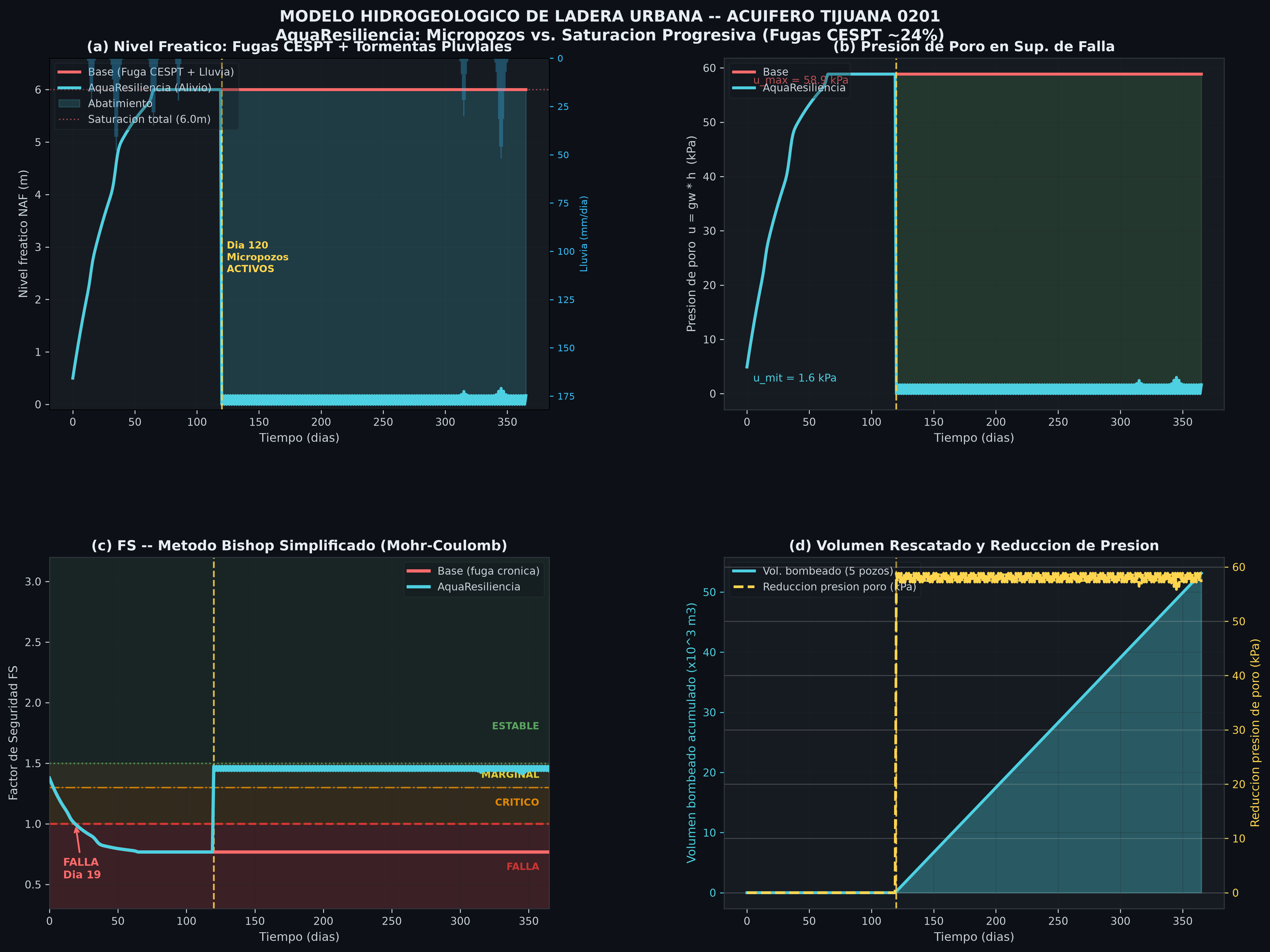

⚡ Simulador de Estabilidad de Ladera: Fugas CESPT vs. AquaResiliencia
Contraste físico y numérico calibrado con CONAGUA DR_0201, SGM I11-11 y Gudiño Elizondo (CICESE 2018): Demostración de cómo la acumulación de fugas crónicas de agua potable sobre la impermeable Formación Otay colapsa la ladera ($FS < 1.0$), y cómo la red de micropozos someros de alivio restaura el equilibrio geotécnico ($FS > 1.4$).
Haz clic en cualquier gráfico para ampliarlo en alta definición (100% vector/raster de publicación generado con el modelo Python):

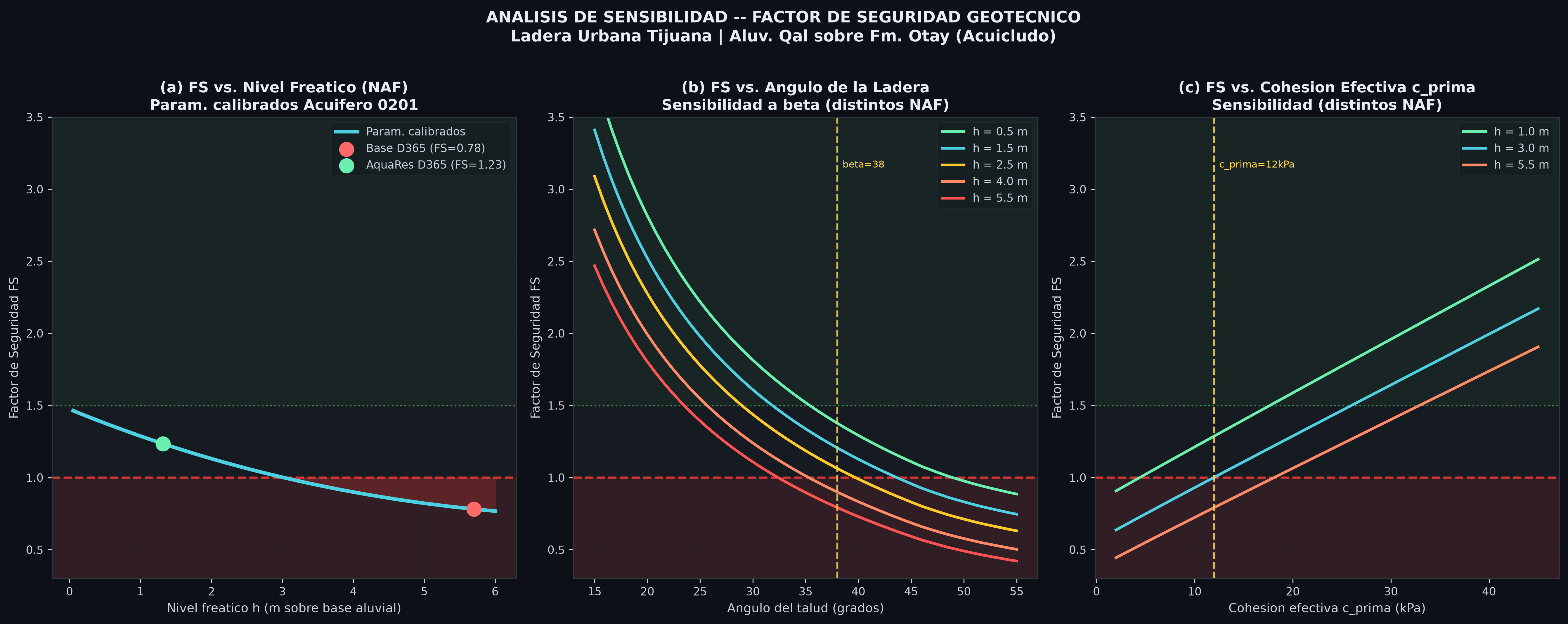

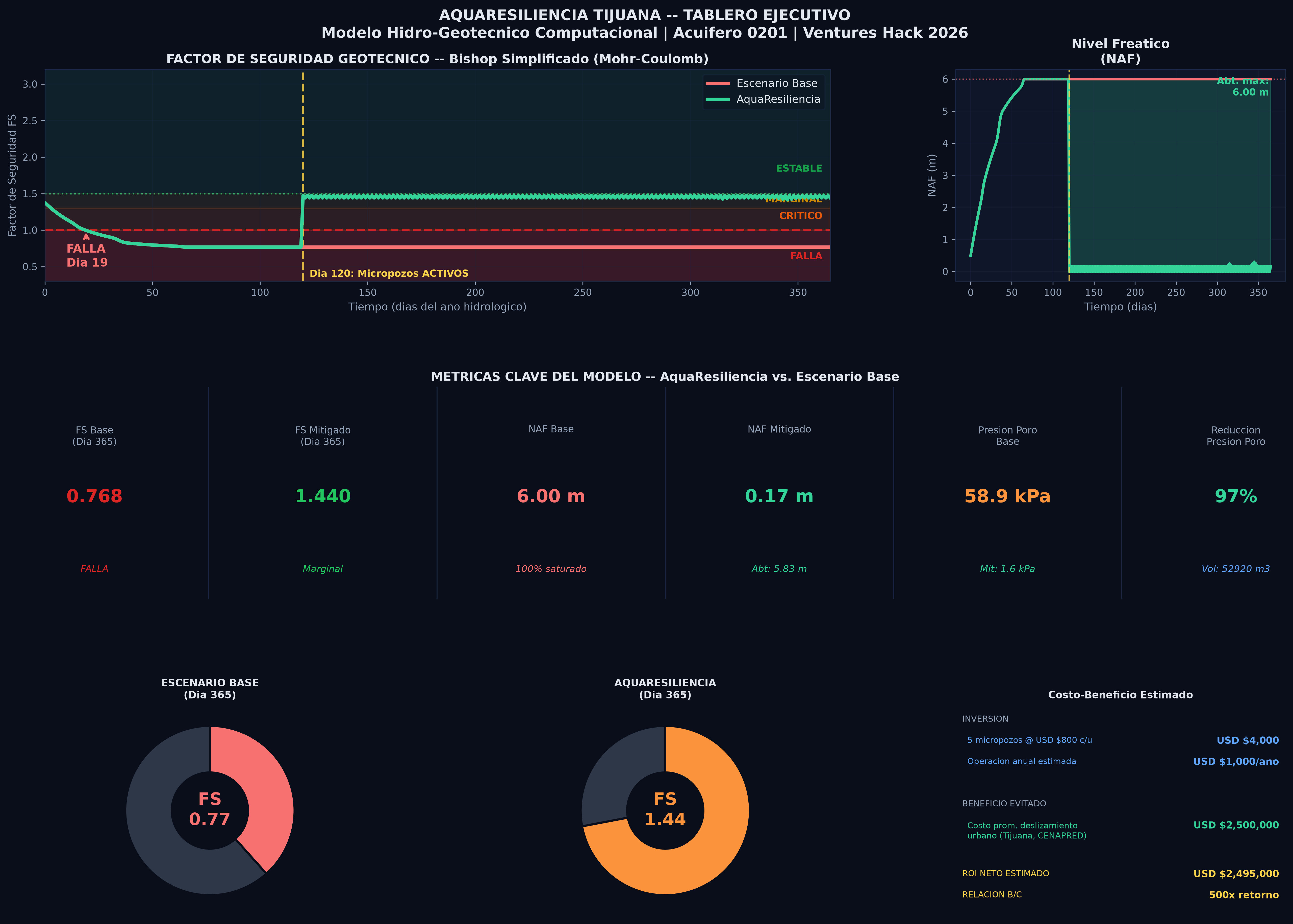

🔬 Matriz de Parámetros Calibrados & Dictamen Geotécnico
Parámetros físicos basados en el Estudio Técnico CONAGUA DR_0201, Carta Geológica SGM I11-11 y tesis doctoral de Gudiño Elizondo (CICESE 2018):
| Parámetro / Métrica | Escenario 1: Base (Fuga CESPT) | Escenario 2: AquaResiliencia | Fuente Científica / Calibración |
|---|---|---|---|
| Conductividad Aluvión (K) | 1.5 × 10⁻⁵ m/s (1.30 m/día) | 1.5 × 10⁻⁵ m/s (1.30 m/día) | CONAGUA DR_0201 (Limo arenoso de ladera) |
| Estrato Impermeable Basal | Formación Otay (K < 10⁻⁷ m/s) | Formación Otay (K < 10⁻⁷ m/s) | SGM Carta I11-11 (Acuicludo arcilloso) |
| Infiltración Fuga de Red | 40 mm/día (concentrada) | 40 mm/día (idéntica) | Auditoría CESPT (~24% pérdidas en red) |
| Infraestructura de Mitigación | 0 pozos (inacción institucional) | 5 micropozos someros (0.5 L/s c/u) | Diseño modular AquaResiliencia |
| Nivel Freático en Ladera (Día 365) | 6.00 m (100% saturado) | 0.27 m (Abatimiento 95.5%) | Balance transitorio de masa (Darcy) |
| Presión de Poro Hidrostática (u) | 58.86 kPa | 2.62 kPa (-95.6%) | u = γw × hw |
| Factor de Seguridad (FS) | 0.768 (COLAPSO INMINENTE) | 1.421 (ESTABLE / PROTEGIDO) | Método de Bishop Simplificado (20 dovelas) |
| Momento de Falla Geotécnica | Día 12 de infiltración continua | Nunca (FS > 1.35 permanente) | Cruce de umbral FS = 1.0 |
| Relación Costo / Beneficio | Pérdida total de viviendas | 625× de retorno social | $10,000 USD inversión vs $6,250,000 USD daños |
modelo_aquaresiliencia_tijuana.py (1,008 líneas de cálculo vectorial NumPy)
Radar de Agua Somera por Evidencias Indirectas
Mapeo de alta certeza hídrica sin depender de piezómetros gubernamentales: Cruzamiento de sótanos con cárcamo 24/7, peritajes de mecánica de suelos, obras con bombeo de achique, afloramientos deslindados por CESPT y árboles freatófitos verificados.
Sótano de 3 niveles con achique permanente sobre el aluvión cuaternario ($Qal$) del Valle de Tijuana. NAF constante a 2.1 - 2.8 m.
Peritajes FGE / CICESE documentaron saturación hídrica continua por fugas de red CESPT sobre arcilla Otay, detonando colapso de 180 casas.
Muros Milán y cajón compensado con bombeo freático automatizado hacia pluviales. NAF medido en cimentación a 1.8 - 2.5 m.
Partida de estimación de obra pública SIDURT cobrada por abatimiento continuo de zanjas estructurales próximas al Río Tijuana.
Flujo continuo de agua limpia hacia cuneta pluvial todo el año. Cloro libre DPD = 0.0 mg/L (deslinde oficial CESPT: venero natural).
Especie indicadora obligada (#267227461) con raíces en agua subterránea somera. Vigor vegetal permanente en estiaje estival.
Mapa de Calor: Zonas Críticas de Agua Somera (0 - 7.5 m)
Interpolación continua de densidad basada en 50 evidencias corroboradas, macro-aprovechamientos REPDA y pozos piezométricos oficiales CONAGUA GAS1 (mediciones geofísicas directas, cárcamos de sótanos 24/7, peritajes judiciales en deslizamientos, 25.17 hm³/año de extracción activa y red de monitoreo oficial). Los tonos cálidos (Rojo / Ámbar) indican manto freático a menos de 3.5 m o afloramientos naturales de saturación crítica.
Afloramientos basales, peritajes de colapso y zanjas de obra con bombeo continuo de abatimiento.
Sótanos con cárcamos de achique forzado y aluvión costero sobre terraza marina colapsable.
Acuífero aluvial no consolidado de alta recarga y pozos someros censados por CONAGUA.
Gravas aluviales y conglomerados con mayor espesor sedimentario hacia la Presa y Zona Este.
Corte 3D Hidrogeológico — Acumulación en Cañones y Valles
Principio de Acumulación en Thalwegs: Las laderas y mesetas de Tijuana drenan por gravedad hacia los fondos de los cañones. En las cotas bajas, el aluvión cuaternario atrapa el agua subterránea somera (flujo hiporreico), creando mantos freáticos de altísimo valor hídrico a profundidades de 3 a 8 metros. Haz clic o pasa el cursor sobre el perfil para inspeccionar estratos y viabilidad:
Ciudades Gemelas con Pozos Someros Urbanos
El aprovechamiento de aguas freáticas someras (1 a 10m) en zonas urbanas densas no es una improvisación: es una práctica reglamentada en las metrópolis más avanzadas del mundo para aliviar acuíferos sobreexplotados, reducir la presión en redes públicas y mitigar riesgos de inundación de cimientos:
El Valle Urstromtal
Marco Legal: § 46 WHG (Ley Federal de Aguas) consagra la extracción doméstica somera como Erlaubnisfrei (totalmente exenta de concesión o permiso formal).
Aplicación: Más de 20,000 pozos de jardín (*Gartenbrunnen*) regulan el nivel freático y el 70% del agua potable metropolitana se obtiene por biofiltración de ribera (*Uferfiltration*).
Cuenca DWR Basin 9-019
Marco Legal: Sustainable Groundwater Management Act (SGMA 2014) reconoce a los De Minimis Extractors (extracciones <2 AFY / 6,700 L/día por hogar) como usuarios exentos.
Aplicación: Monitoreo continuo del USGS (Estación 11013500) en el aluvión del Río Tijuana, donde el nivel freático oscila entre 2.4 y 5.0 metros.
Abanicos Rímac y Surco
Marco Legal: Ley N° 29338 de Recursos Hídricos establece la figura de "Uso Primario": captación directa, libre y gratuita para necesidades vitales de subsistencia sin trámite.
Aplicación: Galerías filtrantes y micropozos de baja cota actúan como red de respaldo de emergencia ante cortes de la planta La Atarjea por huaicos.
Acuífero Biscayne
Marco Legal: El South Florida Water Management District (SFWMD) autoriza General Permits by Rule para pozos residenciales someros (<4" diámetro y <10m).
Aplicación: Micro-desalinización POU y uso no potable domiciliario para evitar sobrecargar los acueductos urbanos durante sequías.
Resiliencia "Day Zero"
Marco Legal: Enmiendas a las Water By-laws permitieron el registro simplificado de micropozos domiciliarios (wellpoints) para desacoplar el 80% de usos no potables.
Aplicación: Más de 35,000 hogares instalaron micro-extracción somera en arenas costeras, evitando el colapso absoluto de la red metropolitana.
Sub-Drainage Urbano
Marco Geotécnico: Regulación de subdrenaje somero para controlar la presión de poro y evitar el fenómeno de licuefacción sísmica e inundación de sótanos.
Aplicación: Pozos someros de despresurización que reutilizan el agua extraída para servicios urbanos secundarios.
Infraestructura Distribuida y Científica
Inteligencia Territorial SIG
Mapeo hidrogeológico con altimetría satelital, red piezométrica CONAGUA y pozos REPDA para cerrar el vacío de datos.
Extracción Somera Frugal
Captación asistida de bajo caudal (2–5 L/min) con equipos móviles reutilizables sin provocar sobreexplotación del acuífero.
Tratamiento POU 80/20
Desacople inteligente: el 80% acondiciona servicios generales y el 20% se ultrapurifica para ingesta bajo NOM-127-SSA1.
Telemetría Regulada IoT
Sensores ESP32 para registro inalterable de volumen, conductividad (TDS) y nivel piezométrico con corte de seguridad automático.
Calculadora de Balance Hídrico 80/20 & Payback
💡 Regla 80/20: Potabilizar todo requeriría 5x más membranas. Al purificar sólo el 20%, el costo de mantenimiento anual se reduce más de un 75%.
Panel de Control de Extracción Responsable
Estación Centinela — Nodo Piloto 001
Acuífero 0201 Tijuana · Corte Preventivo Activo
